주택관리사보 1차 누전차단기 · 개폐기 · 제11회 116번 해설

핵심 해설

누전차단기는 사각형 안에 누설(earth leakage)을 뜻하는 E를 적어 나타낸다. 보기 가운데 사각형 안에 E가 들어 있는 ②가 누전차단기 기호다.

이론 근거

옥내배선용 그림기호: 차단기·개폐기는 사각형 안의 약호로 구분하며, 누전차단기는 E(earth leakage), 배선용차단기는 B, 개폐기는 S로 적는다. 분전반은 사각형을 대각선으로 나누어 반을 칠해 나타낸다.

쉬운 설명

차단기 기호는 네모 안의 글자로 갈린다. E는 누전차단기, B는 배선용차단기, S는 개폐기다. 글자만 보면 바로 고를 수 있다.

용어 설명

누전차단기

전로에 누설전류가 흐르면 이를 검출해 회로를 끊어 감전과 화재를 막는 차단기. 도면에서는 사각형 안에 E로 나타낸다.

개폐기

전로를 열고 닫는 기구. 도면에서는 사각형 안에 S로 나타낸다.

분전반

간선에서 갈라진 분기회로의 차단기를 모아 둔 함. 도면에서는 사각형을 대각선으로 나누어 반을 칠해 나타낸다.

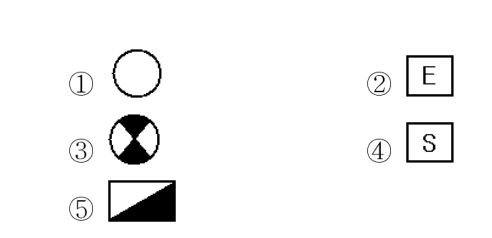

선택지별 해설

• ① 원 하나로 그린 기호이며 차단기 기호가 아니다.
• ② 사각형 안에 E를 적은 기호로, 누설전류로 동작하는 누전차단기를 나타낸다.(정답)
• ③ 원 안을 대각으로 나누어 칠한 기호이며 차단기 기호가 아니다.
• ④ 사각형 안에 S를 적은 기호로 개폐기를 나타낸다.
• ⑤ 사각형을 대각선으로 나누어 반을 칠한 기호로 분전반을 나타낸다.

암기팁

네모 안 글자로 「E = 누전차단기 · B = 배선용차단기 · S = 개폐기」를 붙들어 둔다.
