주택관리사보 1차 피복두께 · 늑근 · 제14회 90번 해설

핵심 해설

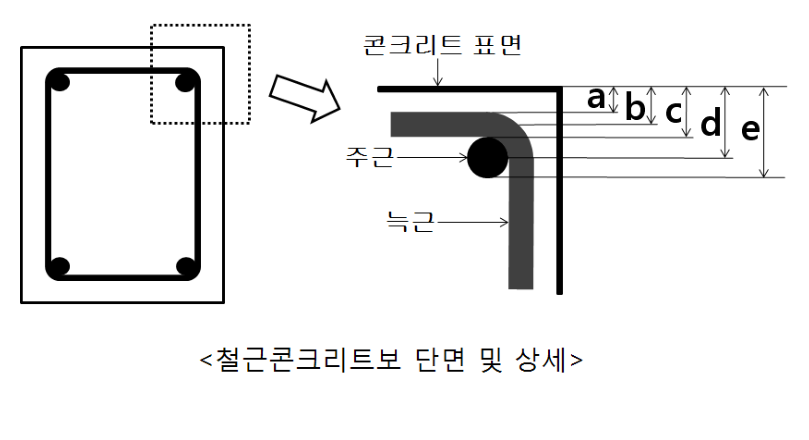

피복두께는 철근콘크리트 단면에서 가장 바깥쪽에 있는 철근의 표면과 콘크리트 부재 표면 사이의 최단거리다. 보에서는 주근보다 늑근이 더 바깥에 놓이므로, 콘크리트 표면에서 늑근 바깥쪽 표면까지의 거리 a가 피복두께가 된다. 철근 중심까지의 거리나 주근까지의 거리는 피복두께가 아니다.

기술기준 근거

• 「KDS 14 20 01 콘크리트구조 설계(강도설계법) 일반사항」 KDS 14 20 01 1.4 (2022판) 피복 두께는 철근콘크리트 또는 철골철근콘크리트 단면에서 최외측의 철근, 긴장재, 강재 표면과 콘크리트 부재 표면까지의 최단거리다.

쉬운 설명

피복은 철근이 입은 콘크리트 옷의 두께다. 옷의 두께는 가장 바깥에 있는 철근의 겉면부터 재야 한다. 보에서 가장 바깥에 있는 철근은 주근을 감싸고 있는 늑근이다.

용어 설명

피복두께

철근콘크리트 단면에서 최외측 철근·긴장재·강재 표면과 콘크리트 부재 표면까지의 최단거리.

늑근(스터럽)

보에서 주근을 둘러 감아 전단력에 저항하고 주근 위치를 잡아 주는 철근.

주근

휨모멘트에 저항하는 주된 철근. 보에서는 늑근 안쪽에 놓인다.

선택지별 해설

• ① a는 콘크리트 표면에서 최외측 철근인 늑근 바깥쪽 표면까지의 최단거리이므로 피복두께에 해당한다.(정답)
• ② b는 늑근 중심까지의 거리다. 피복두께는 중심이 아니라 표면까지 잰다.
• ③ c는 주근 바깥쪽 표면까지의 거리다. 주근은 늑근보다 안쪽에 있어 최외측 철근이 아니다.
• ④ d는 주근 중심까지의 거리로, 단면 계산에서 유효깊이를 정할 때 쓰는 값이지 피복두께가 아니다.
• ⑤ e는 주근 안쪽 표면까지의 거리로, 피복두께와 관계가 없다.

암기팁

피복은 「가장 바깥 철근의 겉면」부터 잰다. 중심도 아니고 주근도 아니다.
