주택관리사보 1차 적산전력계 · 천장은폐배선 · 제18회 119번 해설

핵심 해설

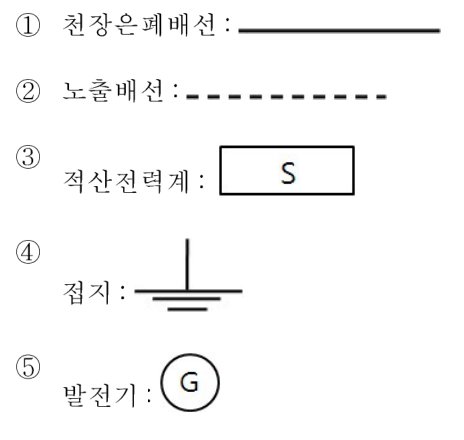

적산전력계는 사용한 전력량을 누적해 재는 계기이고 옥내배선용 그림기호는 Wh다. ③은 적산전력계에 사각형 안에 S를 쓴 기호를 짝지었는데, 이것은 개폐기 기호이므로 연결이 옳지 않다. 나머지는 천장은폐배선을 실선, 노출배선을 점선으로 나타내고, 접지와 발전기(원 안 G)도 각각의 기호로 바르게 연결되어 있다.

이론 근거

옥내배선용 그림기호: 배선은 설치 위치에 따라 선의 종류를 달리하고, 기기와 계기는 약속된 문자·도형 기호로 나타낸다.

기술기준 근거

• 「옥내배선용 그림기호(KS C 0301)」 적산전력계는 Wh, 발전기는 G로 나타내고, 천장은폐배선은 실선, 노출배선은 점선으로 나타낸다.

쉬운 설명

배선은 선의 모양으로, 기기는 약속된 글자나 도형으로 나타낸다. 전력량을 재는 계기는 Wh로 적는다.

용어 설명

적산전력계

일정 기간 사용한 전력량을 누적해 나타내는 계기로, 옥내배선용 그림기호는 Wh다.

천장은폐배선

천장 안쪽에 감춰 설치하는 배선으로, 도면에서는 실선으로 나타낸다.

선택지별 해설

• ① 천장은폐배선은 실선으로 나타내며, 제시된 기호와 명칭의 연결이 맞다.
• ② 노출배선은 점선으로 나타내며, 제시된 기호와 명칭의 연결이 맞다.
• ③ 사각형 안에 S를 쓴 기호는 개폐기를 나타낸다. 적산전력계의 그림기호는 Wh이므로 연결이 옳지 않다. (정답)
• ④ 접지는 접지 기호로 나타내며, 제시된 기호와 명칭의 연결이 맞다.
• ⑤ 발전기는 G로 나타내며, 제시된 기호와 명칭의 연결이 맞다.

암기팁

배선은 선 모양, 계기는 단위 글자 — 전력량은 Wh.
