주택관리사보 1차 외쪽지붕 · 박공지붕 · 제23회 58번 해설

핵심 해설

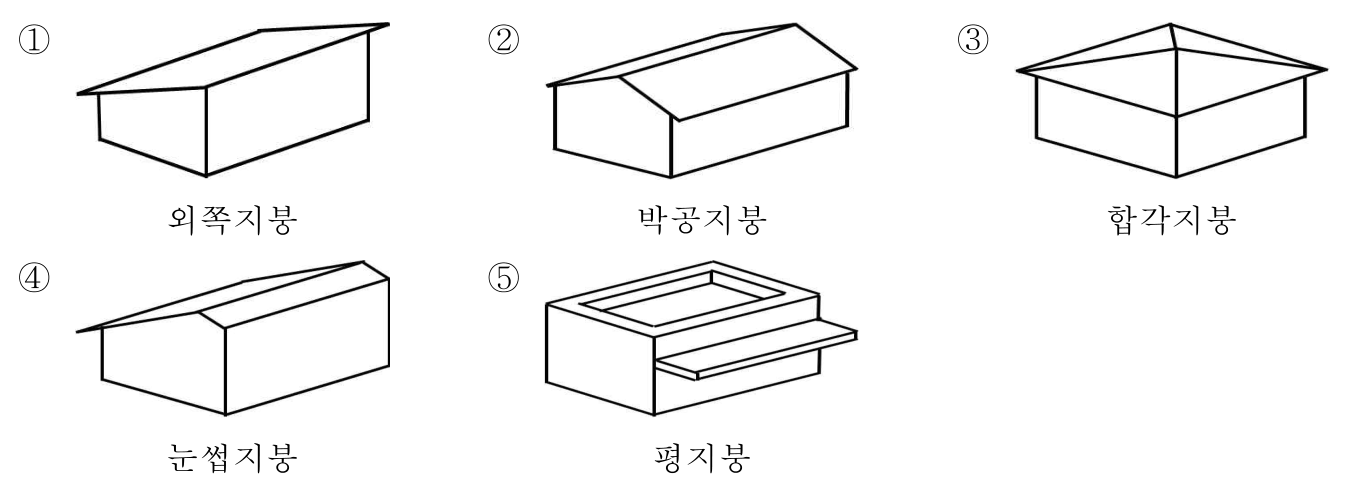

지붕 형태 그림과 이름의 연결 중 옳지 않은 것은 ③이다. ③의 그림은 네 면이 모두 경사져 꼭대기 한 점으로 모이는 모임지붕인데 합각지붕이라는 이름을 붙였다. 합각지붕은 위쪽은 박공, 아래쪽은 네 면이 경사진 모임지붕을 합친 지붕이어서 위쪽에 삼각형 박공면이 보여야 한다. 외쪽지붕은 한쪽으로만 경사진 지붕, 박공지붕은 용마루에서 양쪽으로 경사진 맞배 형태 지붕이다.

이론 근거

지붕의 형태: 지붕은 경사면의 수와 배치에 따라 평지붕·외쪽·박공·모임·합각·꺾인지붕 등으로 나뉜다.

쉬운 설명

지붕 이름은 비탈면이 몇 개이고 어느 쪽으로 기울었는지로 정한다. 한쪽으로만 기울면 외쪽, 양쪽으로 기울어 옆면이 삼각형이면 박공(맞배), 네 쪽이 모두 기울면 모임지붕, 위는 박공이고 아래는 네 쪽으로 기울면 합각이다.

용어 설명

외쪽지붕

한쪽 방향으로만 경사진 지붕.

박공지붕(맞배지붕)

용마루를 중심으로 양쪽으로 경사져 옆면이 삼각형(박공)이 되는 지붕.

합각지붕

지붕 위쪽은 박공지붕, 아래쪽은 네 면이 경사진 모임지붕 형태를 합친 지붕.

눈썹지붕

창이나 출입구 위에 눈썹처럼 작게 덧댄 지붕.

선택지별 해설

• ① 한쪽으로만 경사진 지붕 그림으로, 외쪽지붕과 맞게 연결되었다.
• ② 용마루에서 양쪽으로 경사지고 옆면이 삼각형인 그림으로, 박공지붕과 맞게 연결되었다.
• ③ 그림은 네 면이 모두 경사져 한 점으로 모이는 모임지붕 모양이다. 합각지붕이라면 위쪽에 삼각형 박공면이 있어야 하므로 이름과 맞지 않는 연결이다.(정답)
• ④ 지붕 모양과 이름이 맞게 연결된 것이다.
• ⑤ 지붕면이 평평한 그림으로, 평지붕과 맞게 연결되었다.

암기팁

비탈면 1개 = 외쪽, 2개 = 박공(맞배), 4개 = 모임, 박공+모임 = 합각.
